Автоматические выключатели NZM обеспечивают защиту электродвигателей и кабелей от перегрузки и коротких замыканий. Уставку расцепителя токов короткого замыкания в устройстве NZM можно выставить на превышение номинального тока двигателя в 12 -14 раз, благодаря чему исключается срабатывание защитного устройства при пиковых значениях пускового тока. Автоматические выключатели NZM обеспечивают надежную защиту от потери фазы для двигателей при токе от 15 А до 1400 А.
Автоматы защиты двигателя NZM до 1 400 Ампер EATON (ИТОН).pdf (11Мб)
Автоматы защиты двигателя серии NZM с диапазоном от 16 А до 1400 А обеспечивают надежную защиту электродвигателей и вводных линий от перегрузок, коротких замыканий и потери фаз. Для предотвращения отключения устройства защиты во время кратковременных пусковых токов уставки расцепителя короткого замыкания могут быть установлены до значения, превышающего номинальный ток до 18 раз. За счёт расширенного диапазона регулировки обеспечивается защищённость даже энергосберегающих двигателей с высокими пусковыми токами.
|
Автоматические выключатели для защиты электродвигателей серии NZM соответствуют требованиям по характеристикам срабатывания стандарта IEC/EN 60947-4-1, а также требованиям по чувствительности к потере фазы и защитам от потери фазы. Пусковые комбинации электродвигателя могут управляться через коммуникационный интерфейс и релейный модуль, включая работу с расцепителем минимального напряжения, если необходимо. Системы прямого пуска, реверсивного пуска и схемы с тяжёлыми условиями пуска реализуются. Управление катушками контакторов может осуществляться как автоматически непосредственно от NZM, так и вручную через коммуникационный интерфейс.
|
В случае перегрузки релейный модуль NZM обеспечивает возможность отключения контактора до срабатывания самого автоматического выключателя, что допускает кратковременные перегрузки до 110 % номинального тока, с последующим автоматическим восстановлением цепи без отключения и сброса самого выключателя NZM. По настройке устройство может быть использовано только для выдачи сигнала тревоги. Все устройства для защиты электродвигателей совместимы с IE3/IE4 для предотвращения ложных срабатываний на энергоэффективных двигателях, а новые электронные расцепители специально оптимизированы для режимов с высокими пусковыми токами.
|
Преимущества системы — линейка универсальных аксессуаров

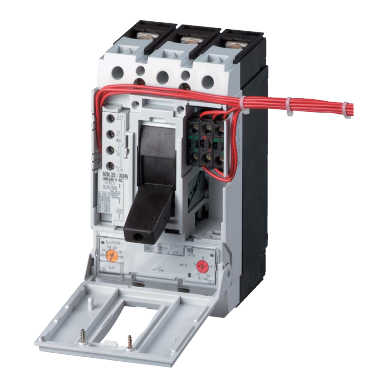

Способ функционирования и установки аксессуаров идентичен для всех типоразмеров устройств. Контактные элементы линейки RMQ-Titan® для аппаратуры цепей управления находят применение во всей номенклатуре автоматических выключателей NZM.
Гибкие решения для функций обеспечения безопасности и блокировки. Высокоэффективные независимые расцепители или расцепители минимального напряжения в сочетании с опережающими контактами для обеспечения функций аварийного останова или для использования в цепях аварийного отключения нагрузки, являются оптимальным решением для широкого диапазона применений. Все контактные точки можно оснастить жестким болтовым соединением.
Различные варианты оперирования — стандартная ручка, поворотная ручка, моторный привод
Автоматический выключатель NZM2: Поворотная рукоятка для главных
выключателей. Согласно некоторым стандартам, исполнительное устройство должно быть
постоянно соединено с выключателем. Это также относится к ситуации, при
которой дверца щита управления открыта. Новая рукоятка выведения на
дверь, разработанная компанией Eaton, с дополнительной рукоятью на самом
выключателе соответствует данному требованию. Новая рукоятка соответствует
последним версиям стандартов NFPA79 и UL508А в части целенаправленного
воздействия.
Наиболее важные с точки зрения обеспечения безопасности функции, такие,
как функции индикации положения выключателя и блокировки дублированы и
представлены как на наружных выносных поворотных рукоятках, размещенных
на дверях щита управления, так и внутри щита, на самом выключателе.

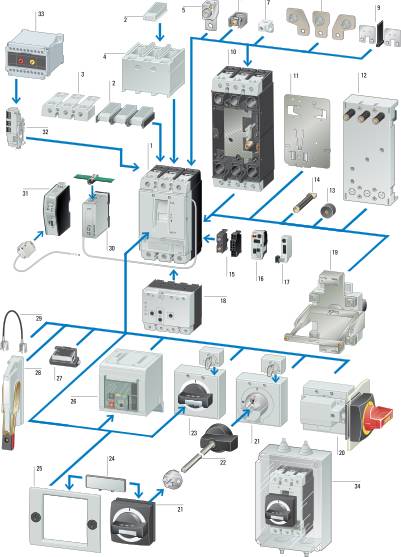

Бесконечное количество принадлежностей для расширения функций и монтажных аксессуаров для любых проектов и применений.
