Всегда в наличии силовые автоматические выключатели NZM EATON (Итон)

---

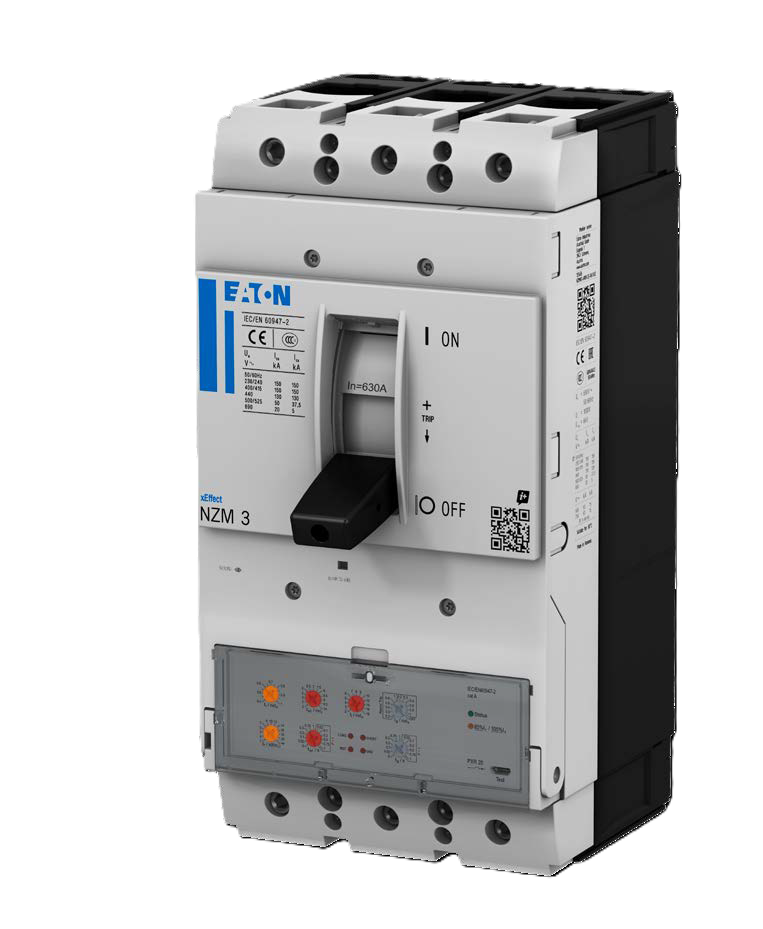

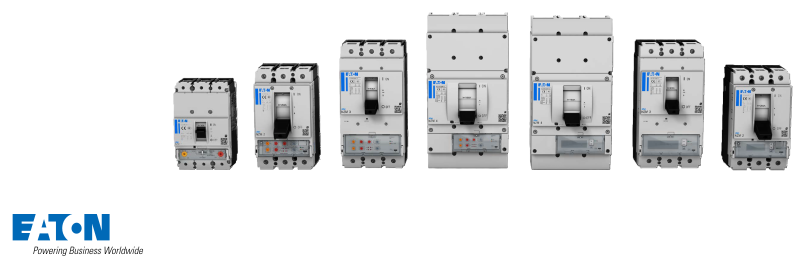

Серия автоматических выключателей NZM от 20А до 1600А — лучшие в своем классе

Что выделяется, например, так это комплексная система аксессуаров, которые можно индивидуально собрать и легко установить в соответствии с требованиями конкретного применения. То же самое касается гибких клемм, которые обеспечивают повышенную безопасность благодаря разнообразию доступных защитных крышек.

Автоматические выключатели NZM являются универсальным решением — от небольших распределительных щитов до систем управления машинами и комбинаций пускателей двигателей, вплоть до крупных систем распределения электроэнергии с отключающей способностью до 150 кА.



NZM защищают системы, а также кабели на всех уровнях — от главного распределительного щита до самой нагрузки.

Комплексная защита систем, кабелей, обеспечения селективности и защиты генераторов. Термомагнитная версия для защиты систем и кабелей имеет прочную конструкцию и оснащена биметаллическим расцепителем, который обеспечивает защиту от перегрузки в диапазоне Ir = 0,8–1 x In. Магнитный расцепитель имеет диапазон настройки 6–10 x In Электронная версия В версии с электронным расцепителем диапазон настройки перегрузки расширен до Ir = 0,4–1 x In. Это означает, например, что автоматический выключатель на 250 А может безопасно работать с номинальными рабочими токами до 100 А.


Вы можете полностью полагаться на автоматические выключатели NZM даже в случаях, когда генераторы способны обеспечить при коротком замыкании лишь от двух до шести крат номинального рабочего тока. NZM гарантированно отключит очень малые токи короткого замыкания всего за несколько миллисекунд. Для специальных задач автоматические выключатели могут быть настроены, чтобы игнорировать токи короткого замыкания до 10-кратного значения номинального тока в течение до одной секунды.

Благодаря расширенному диапазону настроек расцепителя полного диапазона автоматические выключатели NZM могут быть оптимально адаптированы к любому применению. Независимо от того, требуется ли защита генератора, поддержка очень длинных отходящих линий с низкими токами короткого замыкания или защита трансформаторов при очень высоких пусковых токах — автоматический выключатель NZM гарантировано справится с любой задачей!

NZM...H — автоматы защиты двигателя, а также комбинации пускателей двигателей и входную проводку от перегрузок и коротких замыканий.

Автоматические выключатели серии NZM с диапазоном номинальных токов от 16 А до 1400 А обеспечивают надежную защиту двигателей и входной проводки от перегрузок, коротких замыканий и отказов фаз. Чтобы предотвратить отключение защитного устройства при пиковых значениях тока во время запуска, расцепители короткого замыкания могут быть настроены на значение до 18-кратного номинального тока. Расширенный диапазон настроек позволяет защищать энергоэффективные двигатели с высокими пусковыми токами. Комбинации пускателей двигателя могут управляться через коммуникационное соединение и модуль реле (например, в сочетании с расцепителем минимального напряжения). Можно реализовать прямые пускатели (DOL), реверсивные пускатели и схемы с тяжелыми условиями запуска. Катушки контакторов могут управляться автоматически непосредственно от NZM или вручную через коммуникационное соединение. В случае перегрузки модуль реле предоставляет усовершенствованный вариант отключения контактора до срабатывания NZM. Благодаря этому временные перегрузки до 110% номинального тока (In) могут быть отключены и затем автоматически включены снова без необходимости отключения или сброса NZM. Альтернативно устройство может быть настроено только на выдачу предупреждения.

Выключатели-разъединители N и PN

Высокоэффективная линейка разъединителей для цепей постоянного тока включает три типоразмера, рассчитанных на токи от 160 А до 1600 А, для применения в установках с номинальным напряжением 1000 В DC или 1500 В DC. Оборудование сертифицировано в соответствии со стандартами IEC 60947-3 и UL489B, что позволяет использовать его по всему миру. В сочетании с широкой и универсальной номенклатурой аксессуаров NZM, разъединители для постоянного тока являются оптимальным выбором для ответственных DC-приложений, включая (но не ограничиваясь) центральные инверторы, применяемые в системах возобновляемой энергетики. Испытанная комбинация разъединителя и однополюсного или двухполюсного соединительного комплекта обеспечивает максимальную эффективность и является идеальным решением для любых вариантов подключения, а также для эксплуатации в условиях повышенных температур окружающей среды. Eaton гарантирует надежные значения коэффициента снижения номинального тока (дерейтинг) до 70 °C. Разъединители для постоянного тока также могут эксплуатироваться без ограничений в незаземленных IT-сетях, при условии, что вероятность возникновения двойного замыкания на землю исключена техническими мерами.

Автоматические выключатели NZML с высокой отключающей способностью на 690В AC

Автоматические выключатели NZML2 и NZML3 дополняют всемирно признанную семью NZM и завершают предложение Eaton для систем с высокой плотностью мощности. Высокая отключающая способность при 690В AC востребована не только в горнодобывающей промышленности, судостроении или химической отрасли; новые изделия также разработаны с учетом применения в системах возобновляемой энергетики, таких как ветроэнергетические установки.

Ассортимент охватывает практически любые требования: NZML2 рассчитан на ток до 160 А, а NZML3 — до 400 А. Оба устройства оснащены встроенными электронными расцепителями и обеспечивают отключающую способность 176 кА при 690В AC. Выключатели оснащены коммуникационным интерфейсом и имеют те же габаритные размеры, что и проверенные временем автоматические выключатели NZM2 и NZM3.

 Цифровые автоматические выключатели в литом корпусе NZM до 1600 ампер EATON (Итон).pdf (28Мб)

---

Использование автоматических выключателей NZM в IT-сетях

Все автоматические выключатели NZM могут использоваться в незаземленных IT-сетях, если не указано иное. При проектировании необходимо учитывать следующее:

— Почему при расчете для IT-системы нужно принимать напряжение в √3 раза больше сетевого?

Поведение в системах TN и TT
Для автоматических выключателей в системах TN и TT наибольшую нагрузку создает трехфазное короткое замыкание на землю. Для определения напряжения на каждом контакте сетевое напряжение делится на √3.
Пример: В системе TN-S с 400В AC каждый контакт автоматического выключателя при трехфазном коротком замыкании на землю коммутирует только 230В AC (400В / 1,73).

Короткое замыкание в IT-системе
В IT-системах возможны короткие замыкания между фазами. В этом случае короткое замыкание отключается двумя отдельными контактами внутри автоматического выключателя, поэтому каждый контакт должен отключать только половину сетевого напряжения (как показано на рисунке 1, каждый контакт должен отключать 200В AC). Короткое замыкание между двумя фазами создает меньшую нагрузку для выключателя, чем трехфазное короткое замыкание на землю.

Двойные замыкания на землю в IT-системах
В IT-системах двойные замыкания на землю являются короткими замыканиями с наибольшей возможной нагрузкой. При проектировании защиты всегда следует предполагать, что может возникнуть двойное замыкание на землю; это также прямо указано в IEC/EN 60947-2, Приложение H. В случае двойного замыкания на землю на соответствующий контакт автоматического выключателя подается полное сетевое напряжение. В этом случае один контакт должен отключить всю линейную цепь (сетевое напряжение). Поскольку линейное напряжение в √3 раза (1,73) больше напряжения относительно земли, отключающую способность в IT-сети следует рассчитывать по значению √3 от сетевого напряжения.

Технические параметры безопасности
Автоматические выключатели серии NZM могут использоваться совместно с расцепителями минимального напряжения для расчёта параметров, связанных с функциональной безопасностью, таких как B10d (число циклов до 10% вероятности отказа по опасному отказу) или MTTFd (среднее время до опасного отказа)

---

Что предпочтительнее: термомагнитный или электронный расцепитель?

Термомагнитные расцепители
Термомагнитные расцепители являются базовым механизмом защиты от перегрузок и коротких замыканий. Этот тип расцепителей идеально подходит для экономичных систем с номинальным током до 500 А. Они могут использоваться в трехфазных сетях, сетях переменного и постоянного тока, а также в приложениях с частотой 400 Гц.

Тепловые расцепители
В тепловых (зависимых от тока) расцепителях с задержкой используется так называемая биметаллическая пластина в качестве элемента расцепления. Эта пластина состоит как минимум из двух различных металлов с разными коэффициентами теплового расширения. Коэффициент теплового или линейного расширения показывает степень увеличения размера объекта при повышении температуры на 1 К. Например, при блокировке ротора двигатель потребляет больше тока. В результате этого повышенного потребления тока токонесущие компоненты моторного автоматического выключателя нагреваются сильнее. Металл с большим коэффициентом теплового расширения расширяется быстрее, что приводит к изгибу биметаллической пластины. Этот изгиб вызывает срабатывание внутреннего механизма выключателя, что приводит к отключению моторного автоматического выключателя. Основные контакты выключателя размыкаются, прерывая подачу питания на двигатель, чтобы устранить неисправность двигателя без опасности. После повторного включения моторного автоматического выключателя двигатель снова запускается.

Магнитные расцепители
В автоматическом выключателе магнитный расцепитель выполняет функцию отключения при коротком замыкании. Этот расцепитель работает по принципу электромагнита и токовой катушки. Токовая катушка не питается от отдельного источника напряжения — основной ток проходит непосредственно через нее. При коротком замыкании через токовую катушку проходит большой сверхток. Возникающее магнитное поле притягивает якорь внутрь катушки, который затем ударяет по подвижному контактному элементу. Этот импульс вместе с динамикой самого тока короткого замыкания вызывает резкое размыкание контактов, безопасно отключая ток короткого замыкания. Одновременно срабатывает механизм выключателя. После отключения тока короткого замыкания автоматический выключатель остается в положении "ВЫКЛ".

Компенсация температуры окружающей среды
Расцепители типа NZM1 и NZM3-A не имеют компенсации температуры окружающей среды. Расцепители NZM2-A и все моторные защитные расцепители NZM-M компенсируют температуру окружающей среды с помощью дополнительной биметаллической пластины. Эта компенсация значительно снижает влияние температуры окружающей среды на работу теплового расцепителя, что, в свою очередь, улучшает токонесущую способность.

Электронные расцепители
Цифровая электроника, управляемая микропроцессором, позволяет определять значения контролируемого тока нагрузки. В отличие от аналоговых электронных систем, цифровая электроника корректно оценивает гармоники, возникающие в сети, предотвращая нежелательное преждевременное отключение. Это помогает избежать ненужных простоев. Специальные компоненты имитируют тепловую память даже при отсутствии тока и при отключении автоматического выключателя из-за перегрузки. Это обеспечивает надежную защиту подключенного оборудования, даже если фаза охлаждения перед перезапуском системы была слишком короткой. Работоспособность электронных компонентов может быть проверена во время защиты с помощью теста на запуск. Термопары обеспечивают безопасное отключение автоматического выключателя в маловероятном случае перегрева электронных компонентов.

Следующее поколение электронных расцепителей Power Xpert Release (PXR) — теперь доступно также для автоматических выключателей серии NZM.

• С Power Xpert Release (PXR) компания Eaton разработала новую платформу для расцепителей. Эта технология уже интегрирована в серию воздушных автоматических выключателей IZMX и теперь доступна для компактных автоматических выключателей серии NZM.

• PXR представляет собой мощный расцепитель для профессиональных пользователей. Основным приоритетом остается максимальная выгода для клиентов. Поэтому PXR сочетает в себе простоту использования для всех типоразмеров с передовыми технологиями, широким набором практических функций и проверенной безопасностью.

• Технология PXR позволяет настраивать и тестировать автоматические выключатели с помощью ПК через USB-порт. Это упрощает доступ к информации, генерируемой коммутационным оборудованием, а также сохранение и печать данных тестирования. Такой подход обеспечивает наиболее быстрый и удобный способ постоянного улучшения систем управления и технического обслуживания. Все чувствительные данные и настройки защищены паролем, чтобы предотвратить несанкционированный доступ.

• Удобство использования: PXR оснащен единообразным дизайном и понятной навигацией по меню, что упрощает повседневную работу. Коммуникация также упрощена благодаря множеству доступных модулей связи для различных шинных систем, обеспечивающих высокопроизводительные подключения в соответствии с требованиями системы. Встроенное соединение Modbus RTU экономит место при установке.

• Интегрированная технология управления и измерения:

  • Встроенные реле в расцепителе напряжения позволяют управлять связанными компонентами, отображать рабочие состояния (например, аварийные уведомления), управлять дистанционными операторами и комбинациями пускателей двигателя.

  • USB-интерфейс обеспечивает легкое подключение к ПК для изменения настроек, проведения анализа или запуска тестовых функций.

  • Трансформатор с катушкой Роговского поддерживает энергоменеджмент по стандарту ISO 50001 с измерением энергии класса 1 в соответствии с IEC 61557-12.

• Версия PXR25 премиум с дисплеем:
  Версия PXR25 (NZM....PX/PMX...) оснащена высококачественным дисплеем для интуитивного управления и упрощения настройки. Настройки можно вводить прямо через дисплей, выбирая между параметрами защиты и дополнительными настройками. Также настройки легко регулируются с помощью программного обеспечения Power Xpert Protection Manager (PXPM) для ПК.

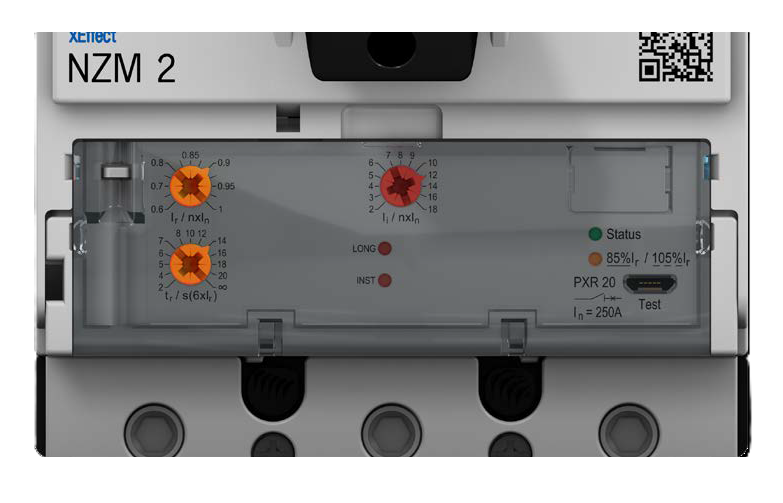

• Версия PXR20:
  В этой версии параметры защиты настраиваются с помощью поворотных переключателей на самом автоматическом выключателе, а дополнительные настройки регулируются через PXPM.

Какой расцепитель обеспечивает правильный тип защиты?

	TMTU Расцепитель				PXR10 Расцепитель	PXR20Расцепитель			PXR25 Расцепитель
Функция	-A	-AF	-M	-S	-AX	-MX	-VX,	-VX...-T	-PX	-PX…-TZ(TAZ)	-PMX
T = Термомагнитный E = Электронный	T	T	T	T	E	E	E	E	E	E	E
Функции защиты
Защита от перегрузки	V	V	V	-	V	V	V	V	V	V	V
Защита от короткого замыкания с выдержкой времени	-	-	-	-	-	-	V	V	V	V	-
Мгновенная защита от короткого замыкания	V	V	V	V	V	V	V	V	V	V	V
Защита от замыкания на землю	-	-	-	-	-	-	-	V	-	-	-
Arcflash Reduction Maintenance System™	-	-	-	-	-	-	-	-	-	V	-
Селективная отстройка по току (ZSI)	-	-	-	-	-	-	-	-	-	V	-
Дополнительные функции
Подходит для защиты DC	V	-	-	-	-	-	-	-	-	-	-
USB-интерфейс	-	-	-	-	V	V	V	V	V	V	V
Измерение тока (считывание данных)	-	-	-	-	V	V	V	V	V	V	V
Комплексный сбор данных, включая измерение энергии	-	-	-	-	-	-	V	V	V	V	V
Связь	-	-	-	-	V	V	V	V	V	V	V
Общее гармоническое искажение (THD)	-	-	-	-	-	-	V	V	V	V	V
Содержание гармоник	-	-	-	-	-	-	V	V	V	V	V

Блоки защиты от остаточного тока (УЗО). Для универсального монтажа или для установки непосредственно на автоматический выключатель

Для универсального монтажа
Новые комбинации реле/трансформатор Eaton охватывают рабочие токи от 1 А до 1800 А. Широкая область применения включает как общие системы распределения электроэнергии, так и индивидуальные отходящие линии для питания электродвигателей. Реле способно обнаруживать и обрабатывать остаточные токи в диапазоне от 30 мА до 5 А.

Область применения конкретных комбинаций реле/трансформатор определяется действующими нормативами и охватывает защиту персонала и от пожаров, а также общую защиту электроснабжения для одно- и четырехполюсных сетей.

Компактность, безопасность, универсальность... именно эти качества требуются от устройств защиты от остаточного тока, особенно в условиях ограниченного пространства, например, в распределительных щитах. Измерительное реле может устанавливаться на DIN-рейку по мере необходимости и образует функциональный блок с кольцевыми трансформаторами тока, которые размещаются вдоль силовой цепи с экономией пространства.

Для непосредственного монтажа на автоматический выключатель
Модули расцепителя по остаточному току могут устанавливаться заподлицо с основанием автоматических выключателей NZM1 и NZM2 (для NZM1 также возможен монтаж справа). Таким образом, Eaton предлагает компактное изделие, простое в установке и не требующее внешнего вспомогательного питания.

Модуль защиты от остаточного тока для NZM2 полностью независим от сетевого напряжения и может использоваться для защиты персонала в соответствии с требованиями. Доступны устройства, чувствительные как к импульсному, так и к переменному/постоянному току. Для практически любой конфигурации сети возможны 3- и 4-полюсные исполнения с различными номинальными токами утечки от 30 мА до 3 А (с селективностью по времени).

Подходящие аксессуары для различных областей применения

Усиленная коммутационная совместимостьТехнология клеммных соединений автоматических выключателей NZM обеспечивает гибкое соответствие специфическим требованиям вашей системы. Для подключения медных кабелей сечением от 6 мм² до 300 мм², алюминиевых кабелей, медных полос или шин — серия NZM предлагает оптимальное решение для каждого типа соединения. В автоматических выключателях NZM2 и NZM3, например, клемма может открываться вверх, что позволяет легко заводить проводники с поворотом. Для обеспечения степени защиты IP20 (защита от прикосновения пальцами) предусмотрены специальные аксессуары

Прокладки (Spacers)
Все выключатели, включая их аксессуары, спроектированы по модульной сетке. Различные глубины выключателей легко компенсируются быстрым добавлением недорогих прокладок. Если автоматический выключатель должен управляться извне, эта опция обеспечивает экономичную альтернативу дверной рукоятке с удлинителем вала. Эта новейшая технология позволяет значительно экономить время и затраты.

Рамки (Bezels)
Независимо от того, оснащён ли выключатель рычагом, поворотным или дистанционным приводом, рамка всегда подходит. Нет необходимости хранить разные типы рамок на складе. Это недорогое решение для управления выключателями снаружи при закрытой двери шкафа управления. Рамка обеспечивает степень защиты IP40, а маркировочные таблички легко устанавливаются защёлкиванием.

Монтаж на DIN-рейку
Монтаж на DIN-рейку экономит время благодаря использованию монтажных пластин для NZM1 и NZM2. Просто прикрепите монтажную пластину к задней части автоматического выключателя и затем зафиксируйте его на DIN-рейке. Утомительное сверление отверстий в монтажной панели больше не требуется. Особое преимущество компактного NZM1: благодаря стандартизированным фронтальным размерам возможна установка дополнительных модулей (например, узких автоматических выключателей) внутри распределительного щита.

Комплекты сборки главного выключателя

Комплекты сборки главного выключателя Eaton NZM включают в себя широкий ассортимент органов управления и аксессуаров для различных вариантов монтажа и эксплуатации. В состав комплекта могут входить:

• Поворотные рукоятки для главного выключателя (в том числе для установки на дверцу шкафа, с возможностью блокировки и аварийного отключения — красно-жёлтые и чёрные исполнения)

• Удлинительные валы для передачи управления на удалённую рукоятку (различной длины, в зависимости от глубины установки)

• Внутренние и наружные рукоятки, а также дополнительные рукоятки для обеспечения требований стандартов безопасности

Моторные привода и механические блокировки

Комплексное решение для дистанционного управления автоматическими выключателями в литом корпусе. Они обеспечивают удобное управление выключателями из удаленного места, что повышает безопасность и эргономичность системы.

 Механические блокировочные модули позволяют заблокировать два или три выключателя (одинакового или разного типоразмера), которые могут быть оснащены либо поворотными рукоятками, либо дистанционными приводами. Использование троса Боудена позволяет свободно размещать выключатели в различных положениях. Выключатели могут быть установлены на расстоянии до 1м друг от друга, например, в отдельных корпусах.

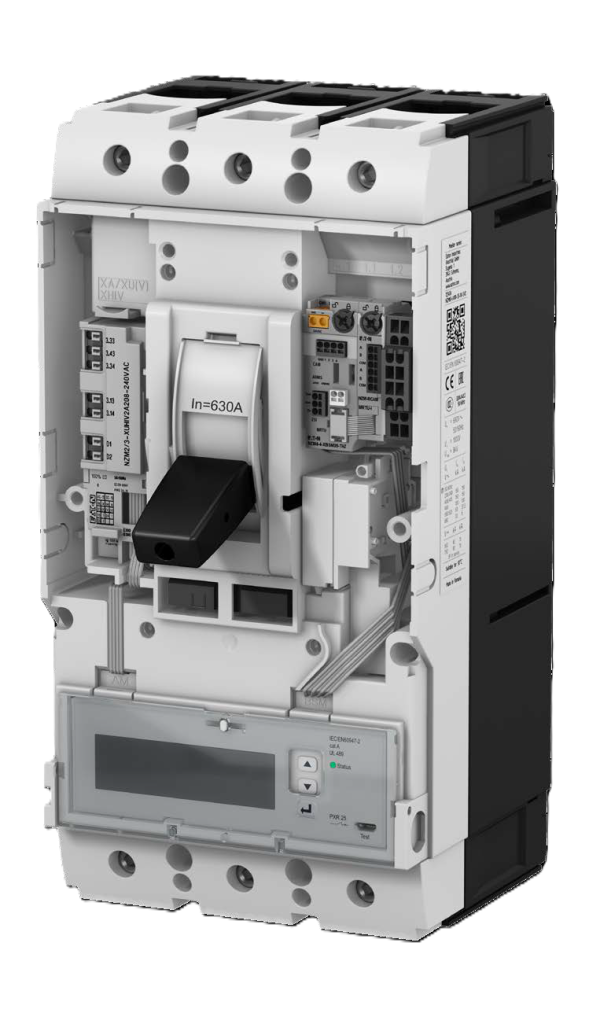

Расцепители и вспомогательные контакты

Push-in: быстрое и надёжное подключение Новые расцепители минимального напряжения и независимого включения до 250 В, а также релейные модули теперь оснащаются клеммами push-in. Это не только снижает вероятность ошибок, но и упрощает подготовку и монтаж проводки, обеспечивая соответствие вашей установки самым высоким требованиям безопасности.

Релейные модули для автоматизации сигнализации и управления
Релейные модули выпускаются для напряжений до 230 В AC и 24 В DC. Возможны комбинации с расцепителем независимого включения или расцепителем минимального напряжения, а также с дополнительным раннеразмыкающим вспомогательным контактом. Если дополнительные функции не требуются, достаточно конфигурации с двумя реле. Модули могут срабатывать при определённых аварийных сигналах, состояниях или функциях. Кроме того, возможно управление дистанционным приводом или комбинацией с моторным стартером, а также организация передачи сигналов аварии и состояния на ПЛК.

Упрощённый заказ благодаря контактным элементам RMQ-Titan®
Как и все стандартные вспомогательные контакты m22-... , выключатели используют контактные элементы серии RMQ-Titan®. Контактные элементы просто устанавливаются с лицевой стороны. Таким образом, вы получаете широкий выбор вспомогательных контактов, которые являются не только универсальными по применению, но и исключительно надёжными и экономичными. Это упрощает процессы заказа и снижает складские издержки

Положение определяет функцию
Независимо от того, используются ли сигнальные контакты или расцепители с индикацией срабатывания — все контакты, а также расцепители, доступны также с винтовыми клеммами. Это обеспечивает быструю коммутацию автоматических выключателей и выключателей-разъединителей. Двойные контакты позволяют разместить в том же пространстве вдвое больше вспомогательных и сигнальных контактов. Они оснащены пружинными зажимами.

Гибкие решения для задач безопасности и блокировки
Расцепители независимого включения и минимального напряжения являются универсальным решением для широкого спектра применений — особенно в сочетании с раннеразмыкающими вспомогательными контактами, например, в схемах блокировки или автоматического снятия нагрузки.

Расцепители напряжения для различных задач
Расцепители напряжения доступны для следующих применений: в качестве расцепителей минимального напряжения (с раннеразмыкающими вспомогательными контактами или без них) для главных выключателей в соответствии с EN 60204; в качестве независимых расцепителей для дистанционного отключения; и в качестве автоматических выключателей для сетей с резервированием для повышенной надёжности срабатывания.

Особый случай: Автоматические выключатели для сетей с резервированием
Eaton предлагает два варианта автоматических выключателей для сетей с резервированием: независимый расцепитель, который функционирует в диапазоне от 10% до 110% управляющего напряжения, и специальный независимый расцепитель, который обеспечивает надёжность срабатывания до 12 часов после отключения питания при условии использования его совместно с конденсаторным блоком

Выкатные модули

Помимо исполнения для фиксированного монтажа, автоматические выключатели NZM3 и NZM4 также доступны во вставном и выкатном исполнении. Это решение обеспечивает сразу несколько преимуществ: сокращение времени и затрат на обслуживание, а также снижение вероятности ошибок при эксплуатации. Выкатные модули позволяют быстро реагировать на неисправности или производить замену аппаратов (например, при необходимости увеличения номинального тока), что помогает избежать длительных и дорогостоящих простоев оборудования.

Вставные модули

Технология вставных модулей обеспечивает быструю и простую замену выключателей без необходимости отключения всей системы. Одинаковая ширина фиксированных автоматических выключателей и вставных модулей упрощает проектирование и компоновку распределительных устройств. Помимо изолирующих свойств, вставная технология позволяет реализовать чётко видимый изолирующий промежуток.

Розетка вставного модуля оснащена такими же клеммами, как и у стационарных выключателей, а открытые контакты обеспечивают защиту от прикосновения по классу IP2X. При демонтаже автоматический выключатель автоматически отключается и переводится в положение «отключено» (TRIPPED) для обеспечения безопасности. Кабель цепи управления может быть отсоединён с помощью отдельного разъёма цепи управления.

Если требуется последующая модернизация системы, рекомендуется использовать вставные розетки для резервных присоединений.
Вставная технология доступна для моделей NZM1, NZM2 и NZM3. Она обеспечивает безопасное и простое электрическое разделение системы при обслуживании или замене автоматического выключателя. Дополнительно доступен разъём цепи управления, который позволяет тестировать управляющие сигналы (расцепитель независимого включения/минимального напряжения, вспомогательные контакты) даже при отсутствии выключателя в системе. Розетка имеет те же типы клемм, что и основное устройство. Все аксессуары системы NZM могут использоваться без ограничений.
