Контакторы DILM Eaton — эффективное и универсальное решение для промышленности
Возможно комбинировать с полным ассортиментом электронных реле перегрузки ZE и биметаллических реле ZB. Контакторы на постоянный ток (VDC) отличаются сниженным потреблением энергии, что делает их более энергоэффективными, также уменьшает мощность и размеры источников питания. А пусковой сборки (комбинации) контактор DILM + автомат защиты двигателя PKZM + реле перегрузки ZB — нет равных на рынке! Контакторы DIL подходят для глобального использования и охватывают весь диапазон выходных значений, от мини-контакторных реле (3А) до вакуумных контакторов (до 3180А). Благодаря SmartWire-DT контакторы имеют возможность связи, что позволяет управлять ими удаленно.
Пуск и защита электродвигателей EATON (ИТОН).pdf (11Мб)
Несмотря на небольшие размеры как моделей постоянного, так и переменного тока, серия контакторов DILM могут коммутировать электродвигатели до 170А. Встроен вспомогательный контакт (до 38А). Вспомогательный нормально замкнутый контакт с зеркальными контактами подходит для использования в решениях, связанных с безопасностью, упрощает проектирование, установку и ввод в эксплуатацию. Основные характеристики серии контакторов DILM EATON:
- Контакторы DILM до 170А и 4-полюсные контакторы DILMP до 200А
- Размеры рам DILM: 45 мм для до 32А; 55мм для до 72А; и 90мм для до 170А
- Сертификация UL, CSA, морской регистр и ГОСТ-Р
- Температурный диапазон от -25°C до +60°C
- Универсальные аксессуары для 3-полюсных и 4-полюсных контакторов
- Двойные клеммы для надежной проводки различных сечений
- Контакторы до 38А могут управляться напрямую от ПЛК (PLC), т.е. нет необходимости в использовании дорогостоящих промежуточных реле
- Контаткоры на постоянный ток (VDC) оснащены супрессорами или варисторами

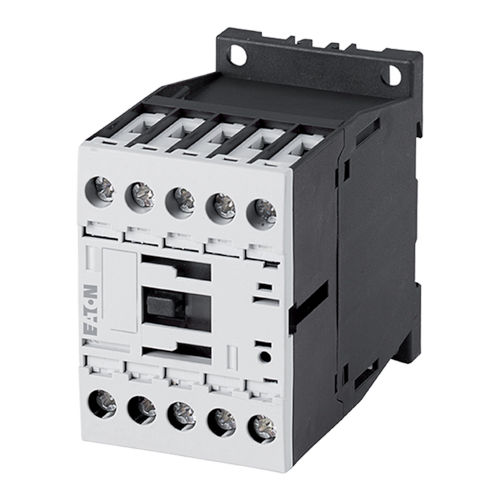

Реле идеально подходят для использования в качестве промежуточных, соединительных или интерфейсных контакторов, особенно если их использовать для управления большими контакторами напрямую от ПЛК. Доступны три базовые версии реле контактора DILA из серии Eaton Moeller: 4 нормально разомкнутых контакта (NO); 3 нормально разомкнутых контакта и 1 нормально замкнутый контакт (NC); и 2 нормально разомкнутых контакта и 2 нормально замкнутых контакта. Устройства могут быть расширены до восьми контактов и поставляются с 2-полюсными и 4-полюсными фронтальными вспомогательными контактами. Основные характеристики контакторных реле DILA:
- Версии DILA: 4 нормально разомкнутых контакта (NO); 3 нормально разомкнутых контакта и 1 нормально замкнутый контакт (NC); и 2 нормально разомкнутых контакта и 2 нормально замкнутых контакта.
- Возможность расширения до восьми контактов.
- Все контакты взаимозависимы и противоположны

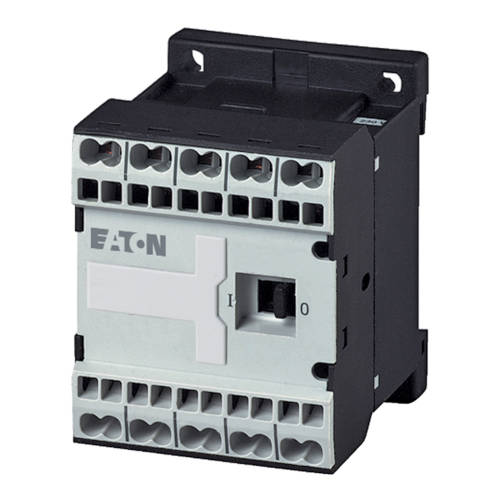

Благодаря своему компактному и экономящему пространство размеру, мини-контакторы Eaton Moeller серии DILE используются везде, где необходимо включать и управлять небольшими моторами или нагрузками. Благодаря широкому спектру сертификатов, могут использоваться по всему миру и идеально подходят для эксплуатации в жестких условиях с высокими температурами. Основные характеристики мини котнаткоров DILE:
- AC привод: для управляющих напряжений от 24В до 600В, при 50Гц или 60Гц.
-
DC привод: для управляющих напряжений от 12В до 250В.
-
Для управления моторами мощностью до 5,5кВт.
-
Устройства с DC питанием и интегрированными подавляющими цепями.
-
Вспомогательные нормально закрытые контакты с зеркальными контактами для использования в безопасных приложениях.
-
Низкое потребление энергии = может управляться напрямую от ПЛК, управление без промежуточных реле.
Доступны три основные версии мини-реле контактора: 4 нормально открытых контакта; 3 нормально открытых и 1 нормально закрытый контакт; 2 нормально открытых и 2 нормально закрытых контакта. Кроме того, устройства можно расширить до восьми контактов. Все контакты взаимозаблокированы и противоположны.

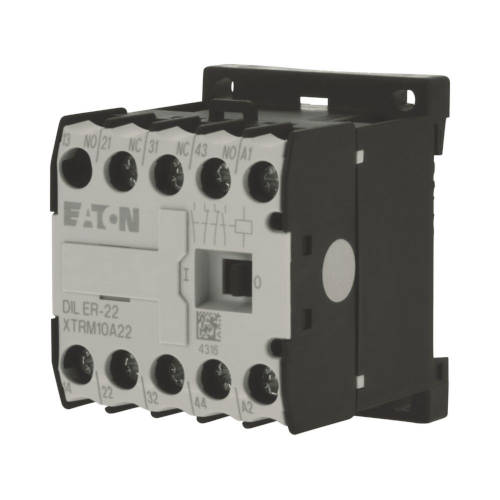

Основные характеристики мини-реле DILER:
- Категория применения AC-15, управление электромагнитными нагрузками (свыше 72ВА)
- Номинальное напряжение 600В АС
- Винтовые зажимы
- Номинальный ток АС-15 400В 3 Ампера
- До 4-х нормально открытых и 2-х нормально закрытых контактов
